Дуга 318М1 Профессионал Инструкция
Сварочный выпрямитель ДУГА-318М1 'Профессионал' 1. Инструкция по эксплуатации 1. Вставка токовая СКР-31 2. Рекомендуем дополнительно.
Электросварочная техника 8. Адрес изготовителя. РФ, Тульская область, 6 -.; факс:(8-48762);' - E-mail:.@. 'ElectropriboT/ 10. Технические характеристики аппаратов 1.
Максимальный сварочный ток, 300А 2. Пределы регулирования сварочного тока, 50-ЗООА 3. Макс, потребляемая из сети полная мощность: 8,ЗкВА 4. Мощн.(Соsф) при токах от 80 до 200А, не хуже 0,95 5. Продолжительность включения, ПН%, не хуже 60 6.
КПД., не хуже 80% 7. Вес: «Дуга» 318МВ,1ф, «Дуга» 318МВ,1ф/380В,2ф, «Дута» 318МВ, 2ф., «Дуга» 318М1Е - 220-240В,1ф, «Дуга» 318МЕ - 380-400В,2ф 41 кг. «Дута» 318М1Проф - 220В, 1ф, «Дута» 318М1ПрофВ,2ф.
«Дуга» 318МЕ Проф - 220-240В,1ф, «Дуга» 318МЕ Проф - 380-400В,2ф 47 кг. «Дута» 318М1Проф - 220В, 1 ф/380В,2ф, 49 кг. Габаритные размеры: «Дуга»318М1 -220В,1ф,«Дуга»318МВ,2ф, «Дуга» 318М1Е - 220-240В,1ф, «Дута» 318МЕ - 380-400В,2ф 400x280x360мм «Дуга» 318МВ,1ф/380В,2ф 400x300x360мм «Дуга» 318МЕ Проф - 220-240ВДФ, «Дута» 318МЕ Проф - 380-400В,2ф «Дуга» 318М1 Проф - 220В,1ф, «Дуга» 318МШрофВ,2ф, 470x280x500мм «Дуга» 318МЕ Проф - 220В,1ф/380В,2ф 470x300x500мм 9.
Установленная наработка составляющих аппарата (при проведении регламентных работ. и соблюдении правил эксплуатации): - Трансформатор - 12000ч; - Дроссель - 12000ч.; - Конденсаторная батарея - 12000ч.; - Диодный блок - 12000ч.; - Автоматический выключатель-срок эксплуатации: 2-х полюсный -2г.; 3-х полюсный - 20лет;. Вентилятор - срок эксплуатации 8 лет.дополнительная информация предоставляется заводом-изготовителем. регламентные работы - регулярная чистка от пыли, зачистка контактов переключателя сварочного тока, подтяжка контактов. по паспортным данным заводов-изготовителей. Адреса, центров гарантийного и товарного знака 'Дуга', выпускаемого ЗАО 'Электроприбор' 1.
Москва, 1-й Дорожный проезд, строение 2, (торговый представитель)., 2. Москва, Шелапутинский пер., -Т» (торговый представитель), факс.(495) 3. Ленина, корп.4, -Центр» (торговый представитель). Тел./ 4., 5. Волжский,.; ул.
Мира, 746; ООО 'Инструмент-Сервис'; тел/; e-mai!:.@.ru 6. Днепропетровск, ул.
Паникахи, Д.2, т/ф (056), 7 /2, -Т», т/ф (4932) 8. 0, ООО 'РЭМО', тел.(3412); 9. Алма-Атинская, д.2/1, 10.;ПБОЮЛ Ten.(8332);E-mail: law.@.ra 11. ПКрасноярек, ул. 46а, ООО 'Варадат'.
Киренского, д.89; 000'Инструмент Сервис',;; e-mail:.@. 13.,. Красина, 19; ИП; 14.
56,; тел./ 15.;, т/ф.(83;;; e-mail:.@.ru 16. Омск, ООО 'Технологический сервис', к.2 т.(38;; 17. Синчука, т/ф(3537); e-mail:.@. 18. Г., ул Академика Королева, 69; -Сервис»; 19. Ростов-на-Дону, проспект Шолохова, (86 20.
Шабулииа, 2а; «РусНИТ»;;. 9; ООО 'Специалист'; тел.(846);;. Промышленная, -С», тел.(812);';; т/ф (812) 23.
Санкт-Петербург, ул. Новочеркасский пр-т; для сварки», тел.(8 24. Академический, 73, «Импульсные технологии», 25., т/ф (3822) 26. 07; Инструмент», т.(3452). 2/3,т/ф (3472); 11.
Возможные неисправности и способы их устранения. Типовых инструкций по по профессиям; - нормативных документов по безопасности труда, действующих в отрасли; - настоящей инструкции по эксплуатации. К техническому обслуживанию допускаются лица, прошедшие курс обучения на право выполнения сварочных работ. ЗАПРЕЩАЕТСЯ: - работа аппарата без заземления; -работа аппарата с открытыми: боковыми стенками аппарата и крышкой отсека сетевых клеммных зажимов; - перемещение аппарата, подключенного к сети; - наличие на корпусе аппарата посторонних предметов; - подключать и отключать сварочные провода при включенном аппарате; - эксплуатировать аппарат при повышенном напряжении сети (более чем на 5%); - оставлять работающий аппарат без присмотра.

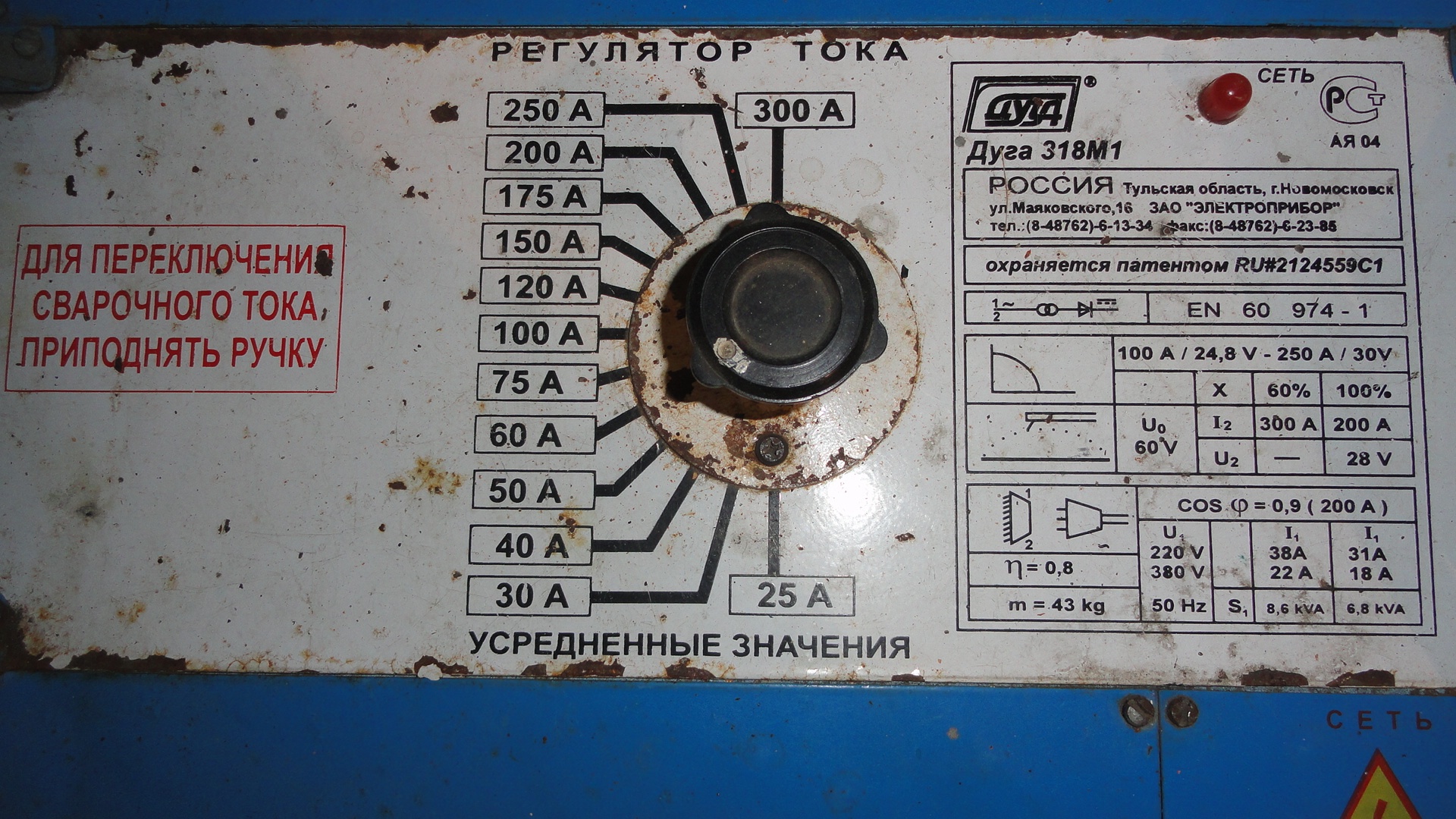

Подготовка и порядок работы. В случае транспортирования или хранения аппарата в условиях повышенной влажности или низких температур, выдержите его при температуре 20 ± 5°С в течение 5 час, если предполагается дальнейшее использование в отапливаемом помещении. На лицевой панели аппарата (см. Рис.1) находится регулятор сварочного тока. Каждому положению регулятора соответствует свое усредненное значение сварочного тока, т. В одном и том же положении регулятора величина сварочного тока зависит от диаметра и марки применяемых электродов, величины дугового промежутка, длины и диаметра сварочных проводов и т.
Поэтому, в каждом конкретном случае, истинная величина сварочного тока может отличатся от указанной на лицевой панели аппарата величины до 20%. Для изменения положения регулятора необходимо приподнимать ручку. 5.3.Перед включением сварочного аппарата необходимо: - убедиться, что напряжение в питающей сети соответствует паспортным данным и не превышает его более чем на 5%; - установить выключатель «сеть» в положение «откл»; - осмотреть и убедиться в хорошей изоляции сварочных проводов и подключить их к клеммам аппарата в нужной полярности, убедившись, что концы рабочих сварочных кабелей не касаются один другого. установить переключатель «регулятор тока» в положение, соответствующее минимальному значению; -открыть лючок с надписью «СЕТЬ», подключить сетевой кабель сечением не менее 4,0 мм2 к двум сетевым клеммам и прикрепить его хомутом к корпусу. Для аппаратов с комбинированным питанием предварительно учесть напряжение питающей сети, на которое рассчитан аппарат, например, 220В однофазной сети либо 380В двухфазной. Заводская установка напряжения на аппаратах с комбинированным питанием - на 380В.
При необходимости установки однофазного питающего напряжения 220В на двух левых клеммах произвести переподключение проводника с клеммы с маркировкой '380В' на клемму с маркировкой '220В'. Схема подключения изображена на рисунке №2. Варианты подключения изделий к питающей сети б) подключение аппаратов 318М1 и 318М1Е на 380В и 380-400В, 318М1 Профессионал и 318М1Е Профессионал на 380В и 380-400В к двухфазной сети 380В в) подключение аппарата 318М1 с комбинированным питанием 220В или 380В а) подключение аппаратов 318М1 и 318М1Е на 220В и 220-240В, 318М1 Профессионал и 318М1Е Профессионал на 220В и 220-240В к однофазной сети 220В - установить выключатель «сеть» в положение «вкл»; - убедиться в нормальной работе вентилятора; - проверить работу аппарата. Для изменения сварочного тока, необходимо: - прервать горение электрической дуги; - приподнять ручку и установить переключатель 'регулятор тока' в требуемое положение; 5.5.
Дуга 318м1 Профессионал Отзывы
Для отключения аппарата необходимо: - прервать горение электрической дуги; - установить выключатель «сеть» в положение «откл»; -кратковременным замыканием сварочных проводов разрядить конденсаторы, находящиеся в аппарате: -отключить сетевой кабель от питающей сети. Эксплуатация и транспортировка аппарата должна производиться только в вертикальном положении (ручками и лицевой панелью вверх) и должна исключать механические воздействия, приводящие к деформации корпуса и его составных частей. При сварке в среде аргона сварочный ток может значительно превышать значения, указанные на лицевой панели (см. В этом случае необходимо строго соблюдать режим ПВ.
Дуга 318м1 Профессионал Инструкция
Техническое обслуживание. В период эксплуатации аппарата необходимо проверять: -целостность заземляющих проводов и нагрузочных клемм - ежедневно; -надежность работы аппарата - ежедневно; -сопротивление изоляции проводов и обмоток ( не менее 2,5МОм.) - два раза в год. Для обеспечения высокой надежности, в изделии применена интенсивная принудительная.
В случае использования аппарата в запыленных условиях необходимо, не реже, чем раз в три месяца удалять пыль при помощи волосяной щетки и пылесоса с внутренних блоков изделия, открыв для этого боковые крышки. Транспортирование и хранение. Упакованные аппараты должны перевозиться транспортом, исключающим возможность механических повреждений и атмосферного влияния.
Перемещение аппарата должно выполняться за ручки при отключенных сварочных проводах и смотанном сетевом кабеле. Гарантийный срок хранения 1,5 года со дня продажи (см. Хранение аппарата должно осуществляться в помещении, не содержащем пыли и агрессивных веществ, вызывающих коррозию. Хранение аппарата в течение должно производиться в потребительской таре изготовителя при температуре воздуха от - 20°С до + 45°С и относительной влажности воздуха до 80%. Транспортировать только в ВЕРТИКАЛЬНОМ положении!
Гарантии изготовителя. Изготовитель гарантирует надежную работу аппарата и соответствие техническим характеристикам в течение 18 месяцев со дня продажи при соблюдении требований инструкции по эксплуатации, но не более 24 месяцев со дня выпуска изделия. Техническое обслуживание, хранение и транспортирование оборудования должно осуществляться в полном соответствии с требованиями настоящей инструкции. Домашний очаг.:. История:. Окружающий мир:.
